久久精品国产99久久,欧美五码在线,一区二区三区日韩精品,亚洲国产视频a

面向超高清顯示（UHD）技術(shù)的核心需求，紅、綠、藍(lán)窄譜帶發(fā)光材料的研發(fā)已成逐漸成為OLED領(lǐng)域的研究熱點(diǎn)。傳統(tǒng)熒光材料由于局部激發(fā)態(tài)（¹LE）的展寬效應(yīng)，其半峰寬（FWHM）通常大于40 nm；而磷光材料則因配體-配體三重態(tài)電荷轉(zhuǎn)移態(tài)（³LLCT）或配體-金屬中心三重態(tài)電荷轉(zhuǎn)移態(tài)（³MLCT）的電荷轉(zhuǎn)移機(jī)制導(dǎo)致光譜展寬，難以滿足UHD技術(shù)對(duì)高色純度的嚴(yán)苛要求。基于硼/氮摻雜多環(huán)芳烴（B/N-PAHs）的多重共振熱活化延遲熒光材料（MR-TADF），通過MR效應(yīng)和剛性分子結(jié)構(gòu)顯著降低了材料的FWHM，展現(xiàn)出作為未來OLED材料的巨大潛力。然而，其剛性平面結(jié)構(gòu)顯著提高了單重態(tài)-三重態(tài)能隙（ΔE_ST），從而大幅衰減了反向系間竄越（RISC）速率，限制了器件效率的進(jìn)一步提升。

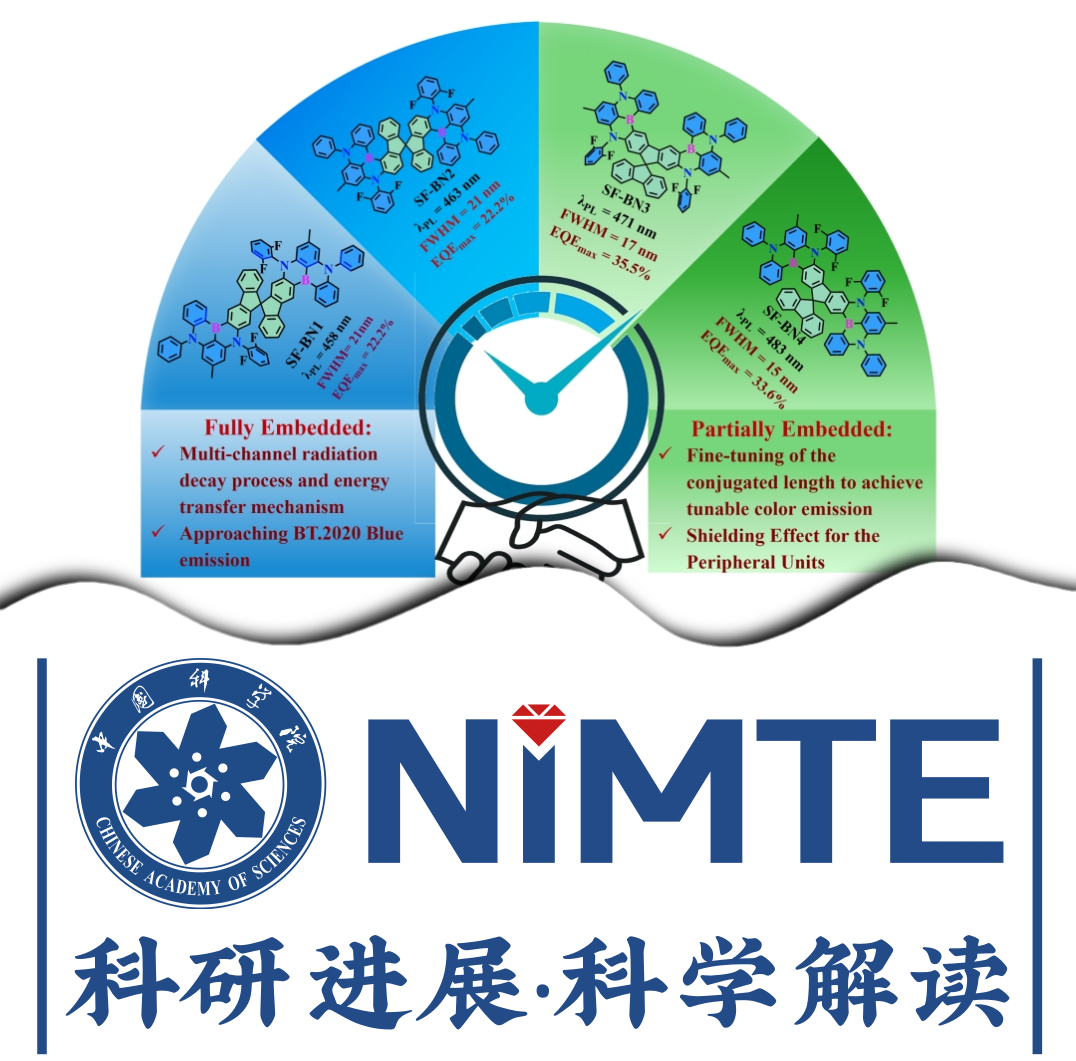

近期，中國科學(xué)院寧波材料技術(shù)與工程研究所有機(jī)光電材料與器件團(tuán)隊(duì)葛子義研究員、李偉副研究員，聯(lián)合華南理工大學(xué)蘇仕健教授提出一種分子設(shè)計(jì)策略，將剛性 9,9'-螺雙[芴]（SF）單元全部或部分整合到B/N-分子內(nèi)電荷轉(zhuǎn)移（MR）發(fā)光核心中（圖1），成功開發(fā)了含螺芴的MR-TADF材料體系SF-BN1、SF-BN2、SF-BN3 和 SF-BN4，它們具有高色純度和高效率的特性。對(duì)于完全嵌入 B/N-MR 核心的發(fā)光體SF-BN1和SF-BN2，SF中的sp³雜化碳原子將每個(gè)分子分成對(duì)稱的部分，形成兩個(gè)獨(dú)立且剛性的B/N-MR 發(fā)光中心。這阻礙了共軛結(jié)構(gòu)，降低了共軛長度，發(fā)射出深藍(lán)光，并通過多通道輻射衰減過程和能量轉(zhuǎn)移機(jī)制顯著提高了材料效率。對(duì)于部分嵌入B/N-MR 核心的發(fā)光體SF-BN3 和 SF-BN4，芴嵌入的 B/N-MR 核心可以連接B/N2[4]螺旋烯亞單元，形成剛性分子框架。值得注意的是，SF-BN1、SF-BN2、SF-BN3 和 SF-BN4 在稀釋的甲苯溶液中實(shí)現(xiàn)了最小的半峰全寬（FWHM）值分別為17 nm、21 nm、17 nm和15 nm，并且在摻雜薄膜中高光致發(fā)光量子產(chǎn)率高達(dá)90%，這表明它們具有出色的電致發(fā)光（EL）潛力。基于 SF-BN1、SF-BN2、SF-BN3 和 SF-BN4 的相應(yīng)超熒光有機(jī)發(fā)光二極管（HF-OLED）峰值外量子效率（EQE）分別達(dá)到了29.0%、22.2%、35.5%和33.6%，對(duì)應(yīng)的 CIE 坐標(biāo)分別為（0.13，0.08）、（0.11，0.15）、（0.13，0.23）和（0.12，0.35），F(xiàn)WHM 值分別為 23 nm、32 nm、26 nm和 40 nm。

相關(guān)成果

Angewandte Chemie International Edition
